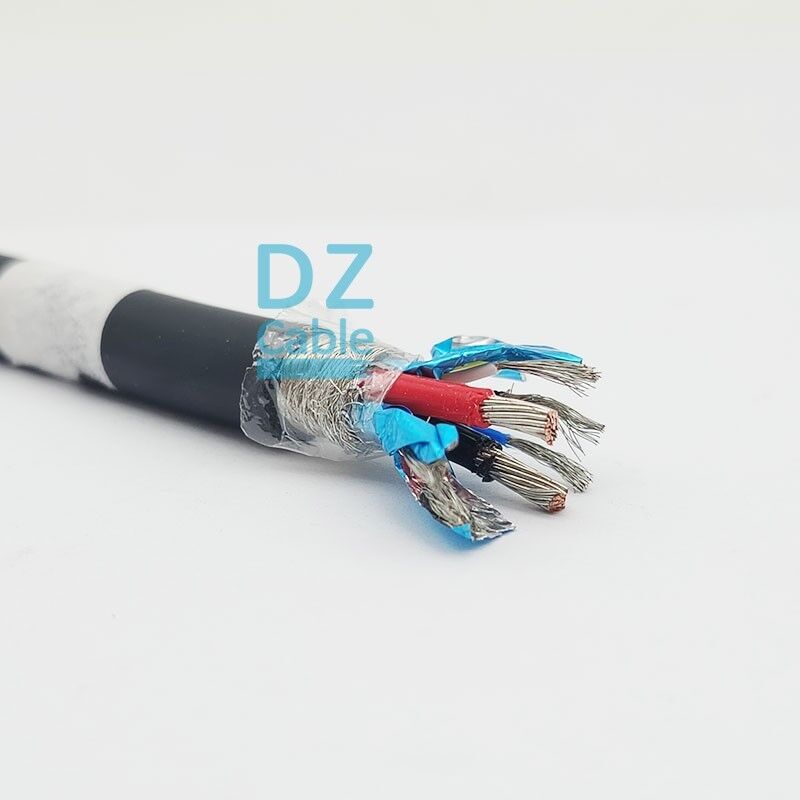

カスタムフレキシブルロボットケーブルハイブリッドダブルシールドケーブル

ブランド名:	DINGZUN
モデル番号:	D358
MOQ:	200m
価格:	交渉可能
梱包の詳細:	カートンパック / ドラムパック
支払い条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE CCC REACH ISO9001

ケーブルの種類:

高柔軟性ロボットケーブル

ケーブル仕様:

マルチコア + マルチペア + マルチトライアド + マルチクアッド

導体:

TC(CU/TC/SPC/NPC オプション) 細撚りクラス 5 (クラス 1/2/5/6 オプション)

絶縁:

シリコーン柔軟コンパウンド(PVC/XLPE/FEP オプション)

画面:

各ペアの個別のアルミ箔と全体の TC 編組

鎧:

非装甲(SWA/GSTA オプション)

シース:

シリコーンフレキシブルコンパウンドブラック(TPV/FEP/PFA/LSZHオプション)

応用:

ロボット

供給の能力:

日当たり10000m

製品の説明

カスタムフレキシブルロボットケーブルハイブリッドダブルシールドケーブル

このカスタムフレキシブルロボットケーブルは、ハイブリッドダブルシールド構造を採用しており、特に要求の厳しいロボットおよび自動化アプリケーション向けに設計されています。連続可動環境での優れた柔軟性、信頼性の高い信号整合性、および堅牢なEMI保護を必要とする用途に適しています。

導体オプションは設計の柔軟性を提供します。一般的な用途にはCU、耐腐食性にはTC、高周波および高温にはSPC、極端な温度での耐酸化性にはNPCを選択できます。クラス5の細線構造はロボットアプリケーションに最適な柔軟性を提供し、クラス6は最大の柔軟性、クラス1/2は固定設置に適しています。シリコーンフレキシブルコンパウンド絶縁体は、優れた熱安定性、柔軟性、低アウトガス性を発揮し、XLPEまたはFEPオプションは電気的または温度性能を向上させます。

ダブルシールドシステムは、各ペアの個別のアルミホイルシールドを組み合わせて隣接する信号ペア間のクロストークを排除し、全体をTCWB錫メッキ銅線編組で覆うことで、ケーブルアセンブリ全体を包括的な外部EMIから保護します。黒色のシリコーンフレキシブルコンパウンドシースは、優れた柔軟性、耐久性、および広い温度範囲での性能を提供し、特定の環境要件に合わせてTPV、FEP、またはLSZHオプションも利用可能です。

この高度にカスタマイズ可能なロボットケーブルプラットフォームは、小型のピッキング＆プレイスロボットから大型の産業用多関節アームまで、ほぼすべてのロボットアプリケーションに対応し、連続屈曲環境での信頼性の高い電力、制御、およびデータ伝送を保証します。

主な特徴と技術的利点

ハイブリッドダブルシールドによる最大のEMI保護
導体オプション：CU / TC / SPC / NPCでアプリケーション要件に適合
クラスオプション：1、2、5、6で静止から連続屈曲までの柔軟性に対応
絶縁体オプション：シリコーン / XLPE / FEPで温度と電気的性能を最適化
ペアごとの個別ホイルシールドでクロストークを排除
全体をTCWB編組シールドで外部EMIから保護
シースオプション：シリコーン / TPV / FEP / LSZHで環境を最適化
連続屈曲ロボットアプリケーション向けに設計

仕様と構造

パラメータ	詳細
タイプ	カスタムフレキシブルロボットハイブリッドダブルシールドケーブル
導体オプション	CU / TC / SPC / NPC
導体クラスオプション	クラス1 / 2 / 5 / 6
絶縁体オプション	シリコーン / XLPE / FEP
個別シールド	ペアごとのアルミホイル
全体シールド	TCWB錫メッキ銅線編組
シースオプション	シリコーン / TPV / FEP / LSZH
アプリケーション	ロボットケーブル、自動化、連続屈曲

このカスタムロボットケーブルプラットフォームを選ぶ理由

この高度にカスタマイズ可能なロボットケーブルプラットフォームは、エンジニアが特定のロボットアプリケーションに最適な材料と構造を選択できる柔軟性を提供します。導体材料、撚り線クラス、絶縁体タイプ、およびシース材料はすべて、必要な柔軟性、温度範囲、化学薬品への暴露、および電気的性能に合わせて最適化できます。ダブルシールドシステムは、電気的にノイズの多い自動化環境での信号整合性を保証します。

代表的なアプリケーション - 重大なロボット課題の解決

産業用多関節ロボット: 6軸ロボットアームに、電力、制御、フィードバック信号用の連続屈曲ケーブルを提供
協働ロボット（コボット）: 人間とのインタラクションを伴うロボットシステムに、柔軟で安全なケーブリングを提供
ピッキング＆プレイスロボット: 包装および組立自動化向けに、高速・連続屈曲接続を実現
スカラロボット: セレクティブコンプライアンス組立ロボットアームに信頼性の高いケーブリングを提供
デルタロボット: 食品および製薬包装における高速パラレルリンクロボットに、高屈曲性ケーブルを提供
無人搬送車（AGV）: モバイルロボットのナビゲーションおよび制御に、耐久性のある柔軟なケーブリングを提供
医療用ロボット: 外科用およびリハビリテーション用ロボットに、低アウトガス性・滅菌可能なケーブリングを提供

よくある質問

Q1: ロボットアプリケーションにはどの導体材料を選択すべきですか？

A: 一般的な用途にはCU、耐腐食性にはTC、高周波/高温にはSPC、極端な温度での耐酸化性にはNPCを選択してください。

Q2: 連続屈曲に最適な柔軟性を提供する導体クラスは何ですか？

A: クラス6は、連続可動アプリケーションで最大の柔軟性と最も長い屈曲寿命を実現する超細線構造を提供します。

Q3: 高温のロボット環境に最適な絶縁体は何ですか？

A: シリコーンは-60℃から+200℃までの柔軟性を提供します。FEPは200℃以上で耐薬品性を提供します。XLPEは優れた電気的特性を提供します。

Q4: ロボットケーブルでダブルシールドが重要なのはなぜですか？

A: 個別のペアシールドは、デリケートな信号間のクロストークを排除します。全体的な編組は、モーターやドライブからの外部EMIから保護します。

Q5: 油分への暴露があるロボットアプリケーションに最適なシース材料は何ですか？

A: TPVとLSZHは優れた耐油性を提供します。シリコーンは広い温度範囲と柔軟性を提供します。
