| 起源の場所 | 中国 |
| ブランド名 | Dingzun |
| 証明 | UL,CE,ISO9001 |
| モデル番号 | Z-25b |
Z-25B
細部:SIHF

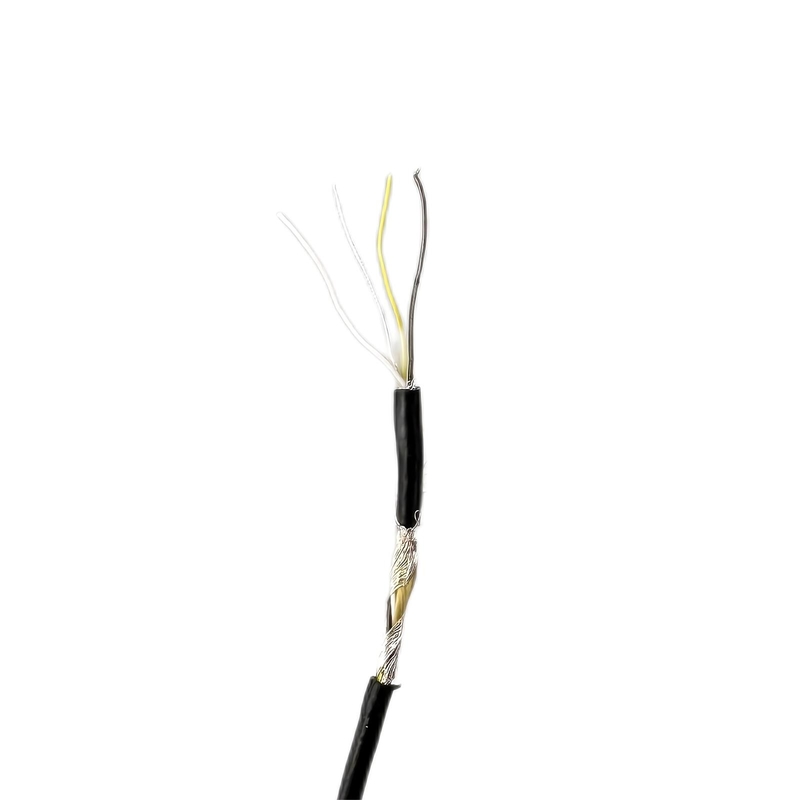

記述:4core多中心の超微粉ポリ塩化ビニールは制御ケーブルを保護した
細部:
コンダクター:銀製の銅板
断面積:0.014mm2
構造:7/0.05
絶縁材:FEP （白く、黒く、黄色の透明）の
ワイヤーDia.:0.35mm
補強:Aramid繊維
螺線形の盾:銀の銅板0.05
ジャケット:ポリ塩化ビニール
O.D.:1.8±0.2mm
ジャケット色:黒い
注入口:Galss繊維
評価される温度:200c
評価される電圧:24V
タイプ:多中心の制御ケーブル
超微粉ポリ塩化ビニールが制御ケーブルを保護した4core多中心は七面鳥のための注文ケーブルである。
顧客はまた信号を送信できる非常に適用範囲が広いケーブルを必要とする。従って私達は直径を制御するのにfepの絶縁材を使用する。全ケーブルの強さを高めるためには、私達はaramid繊維とケーブルを補強し、極度の柔軟性のために、編む盾の代りに超微粉ワイヤー0.05および螺線形の盾を使用した。
働く温度が正常であるので、私達はfepの代りにポリ塩化ビニールを、同様に、シリコーンのジャケットより厚く作る全ケーブルを、ポリ塩化ビニールであるこの場合最もよい選択使用する。
| AWG | 中心のNO | コンダクターの横断面 mm^2 |
わずかなOD mm |
銅の重量 kg/km |
総重量 kg/km |
| 20 | 2 | 0.25 | 8.7 | 55.5 | 101 |
| 20 | 3 | 0.25 | 8.9 | 60.8 | 118 |
| 20 | 4 | 0.25 | 9.4 | 66.5 | 131 |
| 20 | 5 | 0.25 | 10 | 81.6 | 153 |
| 20 | 7 | 0.25 | 10.5 | 92.2 | 173 |
| 20 | 10 | 0.25 | 13.1 | 124 | 242 |
| 20 | 12 | 0.25 | 13.4 | 134.4 | 263 |
| 20 | 16 | 0.25 | 14.6 | 170.2 | 326 |
| 20 | 18 | 0.25 | 15.1 | 181 | 351 |
| 20 | 25 | 0.25 | 19.4 | 230.1 | 348 |
| 18 | 2 | 0.75 | 9.2 | 61.4 | 124 |
| 18 | 3 | 0.75 | 9.5 | 69.1 | 136 |
| 18 | 4 | 0.75 | 10.1 | 86.7 | 159 |
| 18 | 5 | 0.75 | 10.8 | 95.2 | 180 |
| 18 | 7 | 0.75 | 11.6 | 113.3 | 212 |
| 18 | 10 | 0.75 | 14.4 | 165.2 | 306 |
| 18 | 12 | 0.75 | 14.7 | 180.3 | 333 |
| 18 | 16 | 0.75 | 16.5 | 212.2 | 418 |
| 18 | 18 | 0.75 | 17.3 | 282.1 | 453 |
| 18 | 25 | 0.75 | 22.1 | 297.4 | 468 |
| 17 | 2 | 1 | 9.5 | 66.7 | 132 |
| 17 | 3 | 1 | 9.7 | 86.2 | 153 |
| 17 | 4 | 1 | 10.4 | 96.8 | 173 |
| 17 | 5 | 1 | 11.3 | 108.3 | 202 |
| 17 | 7 | 1 | 12 | 141.2 | 243 |
| 17 | 10 | 1 | 14.9 | 190 | 238 |
| 17 | 12 | 1 | 15.2 | 209.8 | 371 |
| 17 | 16 | 1 | 17 | 251.8 | 468 |
| 17 | 18 | 1 | 17.8 | 297.4 | 526 |
| 17 | 25 | 1 | 23 | 329 | 559 |
| 16 | 2 | 1.5 | 10.7 | 87.7 | 172 |
| 16 | 3 | 1.5 | 11.2 | 103.5 | 198 |
| 16 | 4 | 1.5 | 11.8 | 131.7 | 235 |
| 16 | 5 | 1.5 | 13.3 | 148.5 | 281 |
| 16 | 7 | 1.5 | 14.3 | 193.4 | 345 |
| 16 | 10 | 1.5 | 17.7 | 268.5 | 482 |
| 16 | 12 | 1.5 | 18 | 298.4 | 531 |
| 16 | 16 | 1.5 | 20.1 | 362.3 | 662 |
| 16 | 18 | 1.5 | 20.9 | 394 | 720 |
| 16 | 25 | 1.5 | 24.1 | 488.2 | 791 |
| 14 | 2 | 2.5 | 12.1 | 122.3 | 230 |
| 14 | 3 | 2.5 | 12.9 | 147.7 | 275 |
| 14 | 4 | 2.5 | 14.2 | 188.6 | 340 |
| 14 | 5 | 2.5 | 15.3 | 214.9 | 394 |
| 14 | 7 | 2.5 | 16.9 | 265.7 | 488 |
| 12 | 4 | 4 | 17.1 | 294 | 520 |
| 12 | 5 | 4 | 19.4 | 374 | 653 |
| 10 | 4 | 6 | 18.8 | 449 | 781 |
| 10 | 5 | 6 | 21.2 | 563 | 982 |
| 8 | 4 | 10 | 25.7 | 759 | 1294 |
| 6 | 4 | 16 | 28.4 | 1180 | 1988年 |
| 4 | 4 | 25 | 35 | 1810 | 2995 |
